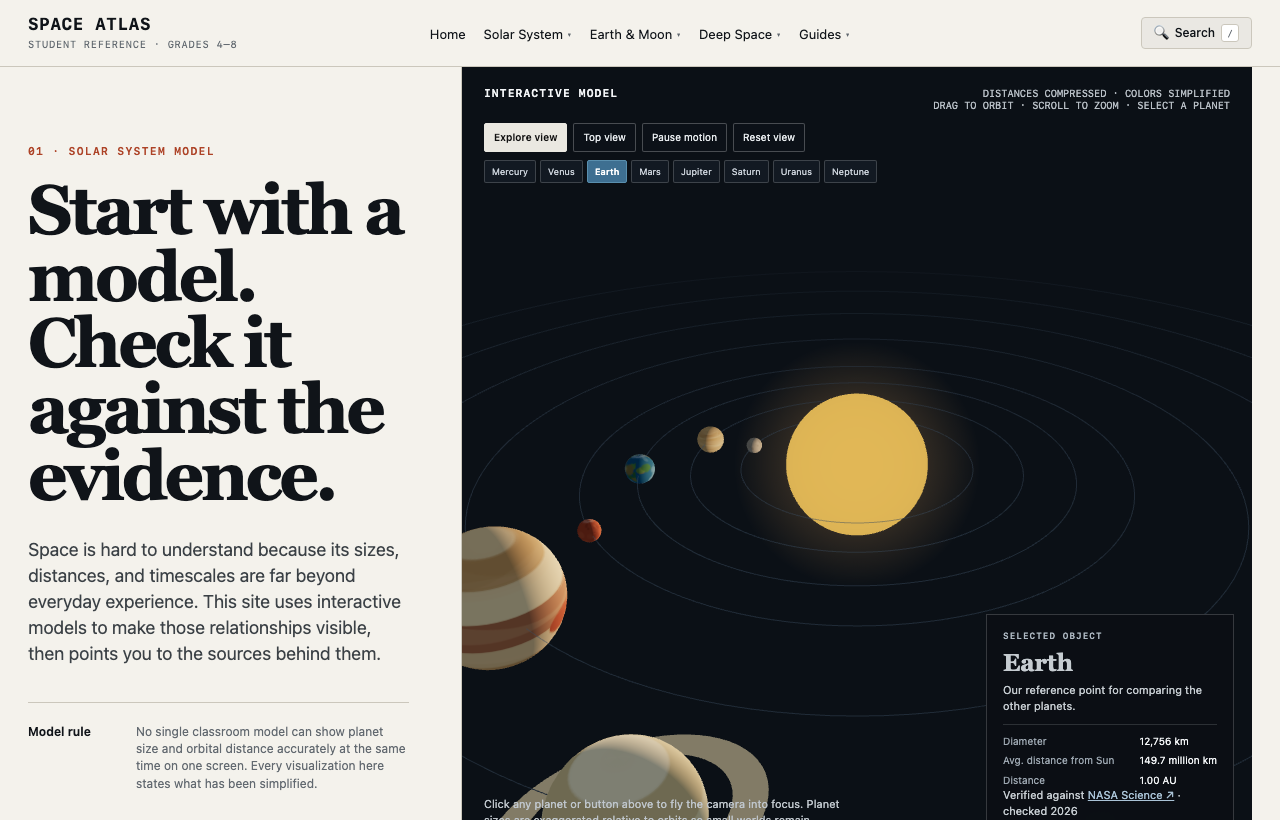

Space Atlas: 3D 인터랙티브 우주 과학 아틀라스
English Version: Looking for the English edition? Read Space Atlas: 3D Interactive Astronomy Reference (English) →
“교과서 삽화 속 태양계는 왜 실제 비율과 다를까?”
“지구에 사계절이 생기는 진짜 이유는 태양과의 거리 때문일까, 자전축 기울기 때문일까?”
우주와 천문학을 배울 때 가장 큰 장벽은 눈에 보이지 않는 거대한 스케일과 평면 교과서 다이어그램이 주는 오개념(Misconceptions)입니다.
이러한 물음에서 출발해 개발된 Space Atlas (Student Reference)는 단순한 읽을거리 웹페이지가 아니라, 학생이 직접 시뮬레이션의 변수를 조작하고 3D 뷰포트를 회전하며 인과관계를 체득할 수 있도록 설계된 인터랙티브 우주 과학 백과입니다.
주요 기능 및 시각화 모듈
Space Atlas는 총 27개 핵심 천문학 주제를 4대 카테고리로 나누어 제공합니다.

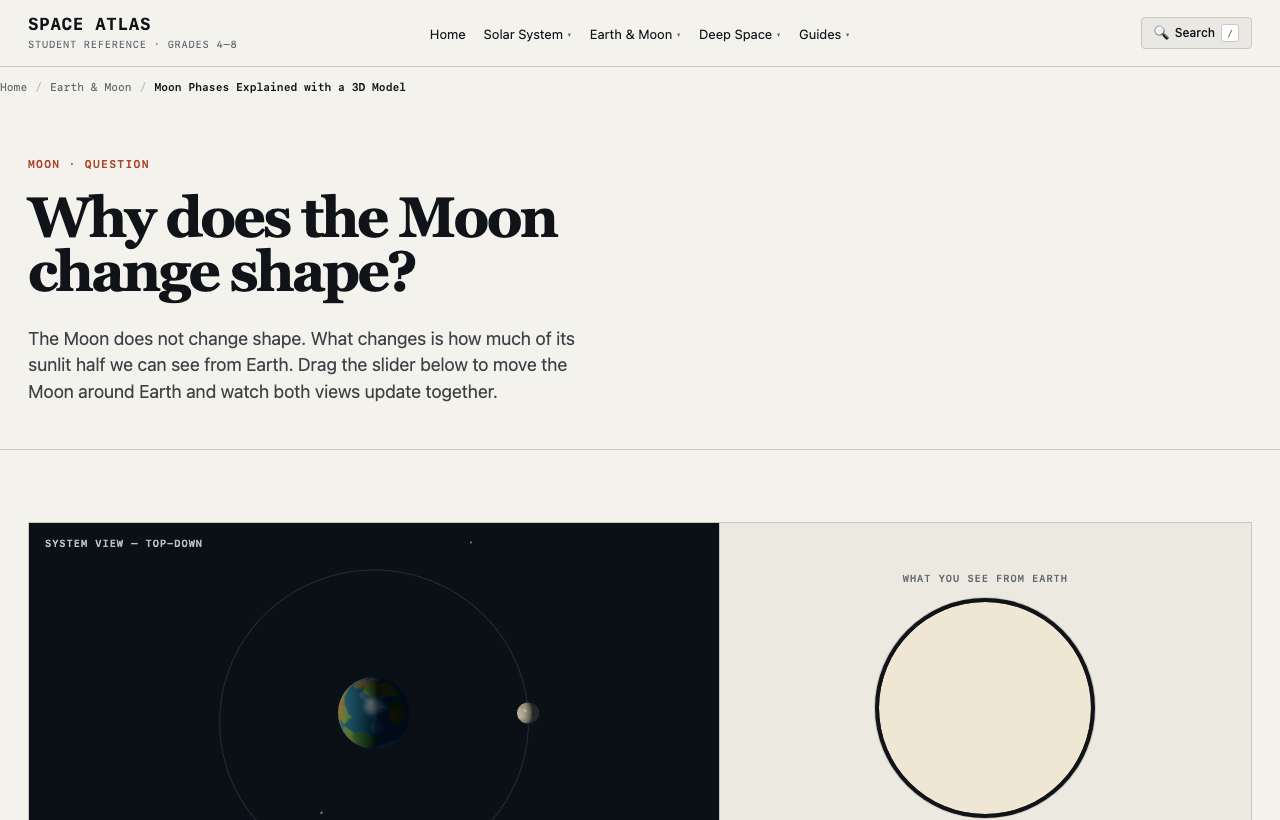

1. 달의 위상(Phases) & 일식·월식 인터랙티브 랩
- 시스템 뷰(System View)와 지구 관측 뷰(Earth View) 동시 렌더링:
- 왼쪽 3D 뷰포트에서 달의 공전 궤도를 드래그하면, 오른쪽 2D 캔버스에서 지구에서 바라본 달의 차오름/기욺(보름달, 상현달, 초승달 등)이 실시간으로 동기화되어 렌더링됩니다.
- 햇빛이 비추는 ‘실제 반구’와 지구 관측자가 보는 ‘겉보기 형태’의 기하학적 차이를 직관적으로 이해할 수 있습니다.

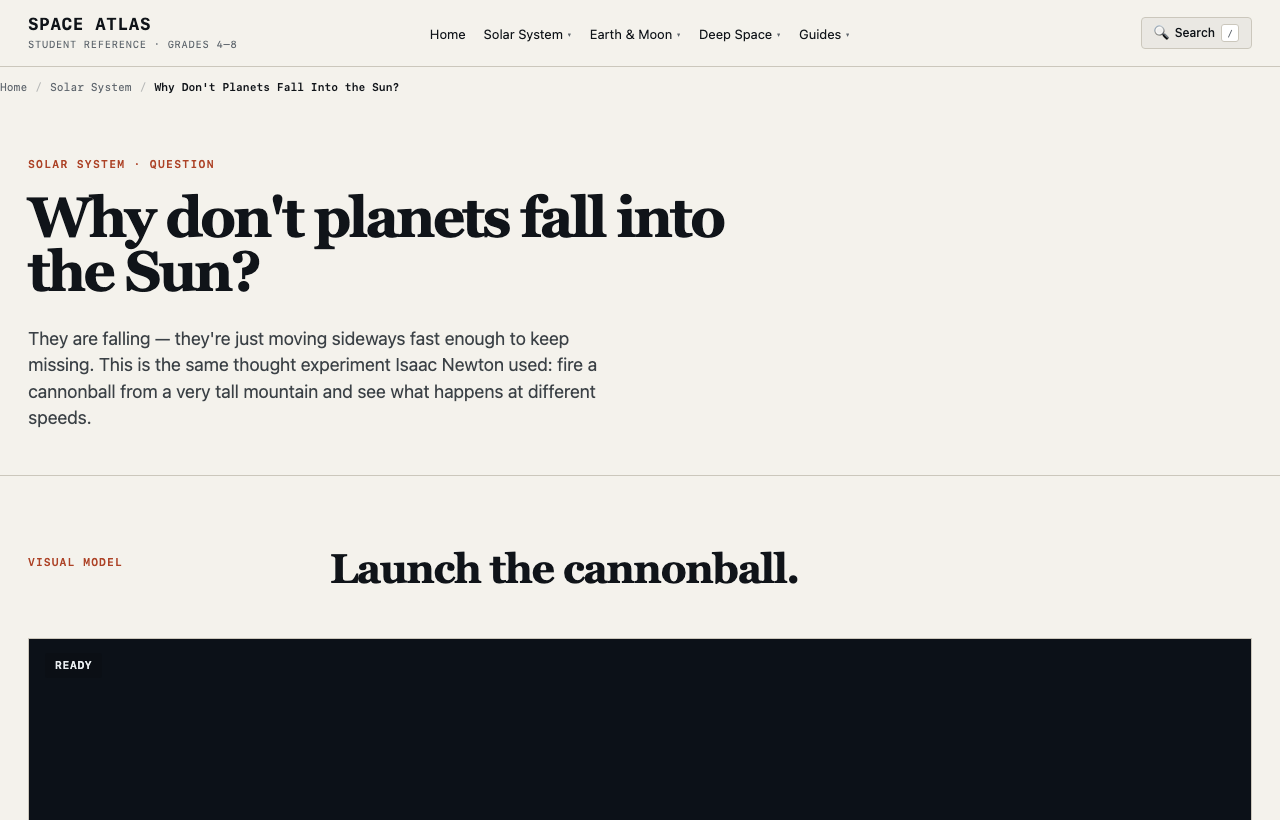

2. 뉴턴의 대포알(Newton’s Cannonball) 궤도 시뮬레이터
- 2D 캔버스 실시간 물리 연산:
- “행성은 왜 태양으로 떨어지지 않을까?”라는 질문을 해결하기 위해 뉴턴의 유명한 사고실험을 물리 엔진으로 구현했습니다.
- 발사 속도를 조절하면서 발사하면:
- 속도가 너무 느릴 때: 지구 표면으로 추락
- 적정 속도(초속 약 7.9km): 완벽하고 안정적인 인공위성 원궤도 형성
- 탈출 속도 초과: 지구 중력권을 벗어나는 쌍곡선 궤도 탈출
3. 스케일 연구소 (Scale Lab & Distance Tool)
- 행성의 실제 지름 비율 비교 (목성 안에 지구가 몇 개 들어가는지)
- 실제 거리 비율(1 AU) vs 교과서의 압축 다이어그램 간의 차이를 인터랙티브 슬라이더로 직접 확인
4. 딥 스페이스 & 외계행성 탐사
- 외계행성 트랜싯(식현상) 광도 곡선 랩: 행성이 항성 앞을 지나갈 때 빛이 어두워지는 그래프 시뮬레이션
- 별의 일생(Star Life Cycle): 항성의 질량에 따른 백색왜성 vs 초신성/블랙홀 분기점 인터랙티브 도표
- 우리은하(Milky Way) 내 지구 주소: 국부은하군에서 오리온자리 나선팔까지 단계별 줌아웃
Space Atlas만의 교육적 설계 원칙 (Epistemic Structure)
모든 페이지는 단순히 지식을 나열하지 않고, 미국 차세대 과학교육표준(NGSS) 기반의 7단계 학습 프레임워크를 철저히 따릅니다:
- Question (핵심 질문): “금성은 왜 수성보다 더 뜨거울까?”, “달은 왜 한쪽 면만 보일까?”와 같은 직관적 질문으로 시작
- Visual Model (상호작용 모델): 3D Three.js 씬 또는 2D 물리 캔버스를 직접 조작
- What’s Simplified (단순화된 점 공개): “이 모델은 시각적 가독성을 위해 지구-달 거리를 30배 축소했습니다”와 같이 모델의 한계를 투명하게 공개하여 모델을 맹신하지 않도록 지도
- Measurable Fact (측정 가능한 데이터): 공전 주기, 표면 온도, 탈출 속도 등 정량적 수치 제공
- Misconception Check (오개념 퀴즈): 학생들이 가장 흔히 틀리는 상식을 짚어주는 인터랙티브 즉시 채점 퀴즈
- Evidence (공식 출처): NASA Science, JPL Education, ESA의 1차 검증 데이터 링크 제공
- Next Exploration (연속 탐험 루프): 배운 개념이 다음 연관 주제(예: 달의 위상 ➔ 일식 ➔ 조석 현상)로 꼬리를 물고 이어지는 연속 체류 구조
어떤 경우에 사용하면 가장 좋을까요?
- 초·중·고등학생 & 과학교사:
- “달의 위상”, “사계절의 원인”, “행성 크기 비교” 등 교과서 텍스트와 정지된 사진만으로는 설명하기 힘든 수업 시간에 전자칠판이나 태블릿 화면에 띄워 직접 조작해보는 시각화 교구로 활용할 때
- 천문학 입문자 & 청소년:
- 우주에 대한 막연한 호기심을 수식 없이 물리학적 직관(시뮬레이션 조작)으로 이해하고 싶을 때
- 프론트엔드 개발자 & 웹 3D 입문자:
- 무거운 프레임워크나 npm 패키지 의존성 없이, 순수 Three.js(ES Module) + Canvas API + 무의존성 정적 빌드 시스템으로 가볍고 빠른 3D 웹앱을 어떻게 구성했는지 벤치마킹하고 싶을 때
기술적 특징
- Zero-Dependency Architecture: 빌드 도구로 무거운 번들러 대신 파이썬 표준 라이브러리 기반의
build.py를 사용해 CI/CD 파이프라인(GitHub Actions) 빌드 시간을 20초 이내로 단축 - Instant Topic Finder: 키보드 단축키
/를 누르면 언제 어디서든 27개 주제를 실시간으로 필터링하여 이동할 수 있는 인스턴트 검색 모달 탑재 - 모바일 완전 반응형: 태블릿 및 스마트폰 터치 제스처에 최적화된 시뮬레이션 뷰포트 및 궤도 컨트롤
관련 링크
- Space Atlas 웹사이트: https://saramjh.github.io/space_atlas_student/
- GitHub 저장소: https://github.com/saramjh/space_atlas_student
- 영문 포스팅 (English Edition): Space Atlas: 3D Interactive Astronomy Reference
